Виды Компенсаторов для Трубопроводов: Обзор и Применение

Компенсаторы для трубопроводов являются неотъемлемой частью систем отопления, водоснабжения и других видов трубопроводного транспорта. Их основная функция заключается в предотвращении повреждений труб и соединений, вызванных температурными расширениями, вибрациями и другими динамическими нагрузками. Без использования этих устройств невозможно обеспечить долговечность и надежность эксплуатации трубопроводных систем в условиях переменных эксплуатационных нагрузок.

Компенсаторы находят свое применение в самых различных сферах, от жилищно-коммунального хозяйства до крупной промышленности, включая нефтегазовую отрасль, энергетику, химическую промышленность и металлургию. В зависимости от конкретных условий эксплуатации и требований к системе, выбираются компенсаторы различных типов и конструкций.

Эта статья представляет собой комплексный обзор, призванный помочь менеджерам по закупкам строительных компаний, директорам и другим специалистам, задействованным в выборе и установке компенсаторов для трубопроводов. В ней будут рассмотрены назначение компенсаторов, их классификация и виды, принципы работы, критерии выбора, а также рекомендации по установке и эксплуатации данных устройств.

Назначение компенсаторов

Компенсаторы в трубопроводных системах выполняют критически важную функцию, обеспечивая надежность и долговечность всей конструкции. Они предназначены для компенсации деформаций, вызванных термическими расширениями и сжатиями, а также для поглощения вибраций и предотвращения возникновения напряжений в трубах и соединительных элементах. Без применения этих устройств трубопроводы подвергались бы повышенному риску разрывов, утечек и других повреждений, что приводило бы к необходимости частых ремонтов и, как следствие, к увеличению эксплуатационных расходов.

Основными причинами, требующими установки компенсаторов, являются:

• Температурные изменения. При нагревании или охлаждении трубопровод расширяется или сжимается. Размеры этого расширения могут быть значительными, особенно в длинных секциях трубопровода или в условиях крайних температур.
• Вибрация. Работа насосного оборудования, компрессоров и других механизмов может вызывать вибрации, передающиеся на трубопровод. Вибрации могут вызвать усталостное разрушение материала и, как следствие, преждевременный выход трубопровода из строя.
• Давление. Изменения давления в системе, вызванные различными рабочими режимами, также могут создавать дополнительные нагрузки на стенки труб и соединения.

Компенсаторы способны снижать напряжение в трубопроводе, уменьшая риск его повреждения и продлевая срок службы всей системы. Это достигается за счет предоставления трубопроводу возможности «двигаться» в пределах компенсатора, тем самым нивелируя внешние воздействия без негативного влияния на саму трубу и окружающую инфраструктуру.

Классификация и виды компенсаторов

В зависимости от конструкции, принципа действия и материала изготовления, компенсаторы для трубопроводов делятся на несколько основных видов, каждый из которых предназначен для выполнения специфических функций и применяется в соответствующих условиях.

Сильфонные компенсаторы

Сильфонные компенсаторы состоят из одного или нескольких гофрированных элементов (сильфонов), которые могут растягиваться и сжиматься, компенсируя тем самым температурные расширения и вибрации в трубопроводной системе. Эти компенсаторы применяются в высокотемпературных и высокодавленных системах, таких как теплосети, системы паропроводов, нефте- и газопроводы. Они обладают высокой стойкостью к коррозии и способны выдерживать значительные механические нагрузки.

Сильфонный компенсатор СКУ ППУ ПЭ

Сильфонный компенсатор СКУ ППУ ПЭ (сильфонный компенсатор в пенополиуретановой изоляции с полиэтиленовой оболочкой) представляет собой специализированное устройство, разработанное для использования в системах трубопроводов, проложенных в условиях сложных температурных и механических нагрузок. Этот тип компенсатора применяется для компенсации осевых деформаций, вызванных температурными расширениями труб, а также для защиты системы от вибраций.

Основные особенности СКУ ППУ ПЭ

ППУ-изоляция (пенополиуретановая) обеспечивает надежную защиту от потерь тепла, что особенно важно для трубопроводов, транспортирующих теплоносители. Это снижает энергопотери и увеличивает эффективность системы.

Полиэтиленовая оболочка защищает компенсатор от воздействия окружающей среды, включая влагу, химически активные вещества и механические повреждения. Это делает компенсатор долговечным и устойчивым к агрессивным условиям эксплуатации.

Сильфонные компенсаторы СКУ ППУ ПЭ широко используются в системах теплоснабжения, где высокие температуры сочетаются с необходимостью надежной теплоизоляции и защиты трубопроводов, проложенных в грунте. Они незаменимы в условиях, где требуется надежная защита от коррозии и значительные осевые перемещения.

Благодаря комбинации сильфона, обеспечивающего высокую подвижность и компенсацию деформаций, и защитных материалов (ППУ и ПЭ), данный компенсатор отличается длительным сроком службы, повышенной надежностью и простотой монтажа.

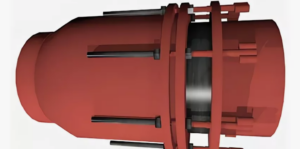

Сальниковые компенсаторы

Сальниковые компенсаторы обеспечивают компенсацию осевых перемещений трубопровода с помощью сальниковой набивки, которая герметизирует подвижное соединение. Они применяются в системах с меньшими требованиями к температуре и давлению, чем сильфонные, но требуют регулярного обслуживания для предотвращения утечек.

Резиновые компенсаторы

Резиновые (или эластомерные) компенсаторы представляют собой гибкие вставки, которые могут компенсировать осевые, угловые и поперечные перемещения, а также вибрации. Они применяются в системах с низким или средним давлением, таких как водоснабжение, системы отопления и вентиляции. Резиновые компенсаторы устойчивы к агрессивным средам и температурным перепадам.

Линзовые компенсаторы

Линзовые компенсаторы состоят из нескольких металлических линзовидных элементов, сваренных между собой. Они способны выдерживать высокие температурные и давленческие нагрузки, компенсируя при этом осевые и угловые деформации. Используются в основном в высокодавленных и высокотемпературных трубопроводах промышленного назначения.

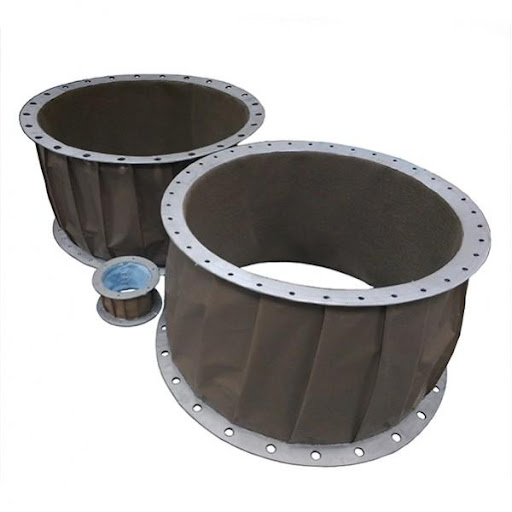

Тканевые компенсаторы

Тканевые компенсаторы изготавливаются из специальных термостойких и огнестойких материалов. Они предназначены для использования в вентиляционных системах, дымоходах и газоотводах. Тканевые компенсаторы эффективно компенсируют температурные расширения и вибрации, обладая при этом низким весом и удобством монтажа.

Принцип работы компенсаторов

Компенсаторы для трубопроводов представляют собой специализированные устройства, разработанные для компенсации деформаций, возникающих в трубопроводных системах под влиянием различных факторов. Принцип работы компенсаторов базируется на их способности поглощать или компенсировать изменения размеров, вызванные температурными колебаниями, давлением, механическими нагрузками или вибрациями.

Осевые деформации

Осевые деформации представляют собой удлинение или сжатие трубопровода вдоль его оси. Эти деформации чаще всего вызваны температурными изменениями. Компенсаторы, предназначенные для компенсации осевых деформаций, обеспечивают возможность трубопроводу «растягиваться» или «сжиматься» без создания избыточных напряжений в материале и соединениях. Сильфонные и сальниковые компенсаторы являются типичными представителями устройств для компенсации осевых перемещений.

Угловые и сдвиговые деформации

Угловые деформации возникают при изменении направления трубопровода, а сдвиговые – при его смещении в плоскости, перпендикулярной оси трубы. Эти виды деформаций могут быть вызваны как температурными изменениями, так и оседанием грунта, сейсмической активностью или другими внешними факторами. Резиновые и тканевые компенсаторы эффективно справляются с угловыми и сдвиговыми деформациями, предоставляя системе дополнительную гибкость.

Вибрации

Вибрации в трубопроводных системах могут быть вызваны работой насосного или компрессорного оборудования, а также проходящим потоком жидкости или газа. Вибрации могут привести к усталостным повреждениям материала и соединений. Компенсаторы, способные поглощать вибрации, помогают защитить систему от преждевременного износа. К таким компенсаторам относятся резиновые, тканевые и некоторые виды сильфонных компенсаторов.

Выбор типа компенсатора и его конструкции зависит от конкретных условий эксплуатации трубопроводной системы. При проектировании системы учитываются максимально возможные амплитуды деформаций, характеристики рабочей среды (температура, давление, агрессивность), а также требования к долговечности и надежности. Оптимально подобранный компенсатор способен не только компенсировать деформации, но и значительно увеличить срок службы трубопроводной системы, снизить риск аварий и утечек.

Выбор и применение компенсаторов

Правильный выбор и применение компенсаторов является ключевым аспектом при проектировании и эксплуатации трубопроводных систем. Ошибка в выборе может привести к быстрому износу оборудования, авариям и дополнительным затратам. Для определения наиболее подходящего типа компенсатора необходимо учитывать ряд критически важных параметров.

Критерии выбора компенсатора

• Температурный диапазон. Важно учитывать максимальные и минимальные рабочие температуры, которым будет подвергаться трубопровод. Например, сильфонные компенсаторы подходят для высокотемпературных приложений, в то время как резиновые компенсаторы предпочтительнее для систем с умеренными температурами.
• Рабочее давление. От рабочего давления в системе зависит выбор материала и конструкции компенсатора. Высокодавленные системы требуют компенсаторов с повышенной прочностью и устойчивостью к давлению.
• Химический состав рабочей среды. Необходимо учитывать химическую совместимость компенсатора с перекачиваемой средой для предотвращения коррозии и химического разрушения.
• Тип и амплитуда деформаций. В зависимости от ожидаемых видов деформаций (осевые, угловые, сдвиговые) и их амплитуды подбирается соответствующий тип компенсатора.

Применение компенсаторов

При установке компенсаторов важно соблюдать рекомендации производителя и требования технических норм и стандартов. Неправильный монтаж может привести к снижению эффективности компенсации и даже к выходу компенсатора из строя. Основные моменты, на которые следует обратить внимание:

• Монтажное положение. Некоторые типы компенсаторов имеют ограничения на монтажное положение (горизонтальное или вертикальное), которые необходимо соблюдать.
• Предварительное растяжение или сжатие. В ряде случаев компенсаторы требуют установки в предварительно растянутом или сжатом состоянии для обеспечения их эффективной работы.
• Защита от перегрузок. Для предотвращения повреждений компенсатора от неожиданных перепадов давления или температуры рекомендуется использование дополнительных защитных устройств, таких как предохранительные клапаны.

Рекомендации по установке и эксплуатации

• Регулярный осмотр и техническое обслуживание компенсаторов помогут своевременно обнаружить признаки износа или повреждения и предотвратить аварийные ситуации.
• Следует избегать чрезмерных механических нагрузок на компенсаторы во время монтажа и эксплуатации, так как это может привести к их деформации и сокращению срока службы.
• При замене компенсатора необходимо удостовериться, что новый компенсатор соответствует требованиям системы по давлению, температуре и химической стойкости.

Принимая во внимание вышеизложенные рекомендации и критерии, можно обеспечить надежную и долгосрочную работу трубопроводных систем с использованием компенсаторов.

Техническое обслуживание и диагностика

Регулярное техническое обслуживание и диагностика компенсаторов в трубопроводных системах играют важную роль в обеспечении их надежной и безопасной эксплуатации. Плановые осмотры и проверки помогают своевременно выявлять и устранять возможные неисправности или износ, тем самым предотвращая аварийные ситуации и сокращая риск возникновения утечек и других проблем в трубопроводной системе.

Основные аспекты технического обслуживания

• Визуальный осмотр. Регулярный визуальный осмотр компенсаторов на предмет выявления признаков износа, коррозии, повреждений или деформации является основой технического обслуживания. Особое внимание следует уделять состоянию гофрированных элементов сильфонных компенсаторов, наличию трещин, разрывов или следов протечек у резиновых и тканевых компенсаторов.
• Проверка крепежных элементов. Крепежные элементы компенсаторов (фланцы, болты, хомуты) должны регулярно проверяться на предмет надежности крепления и отсутствия признаков коррозии. При необходимости производится затяжка болтов и замена поврежденных крепежных элементов.
• Проверка уплотнений. Уплотнения и сальниковые набивки должны быть проверены на предмет износа и герметичности. Поврежденные уплотнительные элементы подлежат замене для предотвращения утечек.

Диагностика состояния компенсаторов

• Использование инструментальных методов диагностики. Для более точной оценки состояния компенсаторов применяются различные инструментальные методы, такие как ультразвуковая дефектоскопия для выявления трещин и других дефектов в металлических компонентах, термография для обнаружения утечек или изоляционных дефектов.
• Анализ работоспособности. Проверка эффективности работы компенсаторов может включать в себя контроль за перемещениями и деформациями, которые компенсатор должен поглощать, а также тестирование под давлением для выявления негерметичности.

Меры по увеличению срока службы компенсаторов

• Защита от агрессивных сред. Применение защитных покрытий или выбор компенсаторов из материалов, устойчивых к действию агрессивных сред, помогает продлить срок их службы.
• Минимизация избыточных нагрузок. Правильная эксплуатация трубопроводной системы, исключающая возникновение чрезмерных механических нагрузок и перепадов давления, способствует уменьшению износа компенсаторов.

Внедрение компенсаторов в трубопроводные системы является неотъемлемым элементом при проектировании и эксплуатации инфраструктуры для транспортировки жидкостей и газов. Они выполняют критически важную функцию, обеспечивая безопасность, надежность и долговечность трубопроводов, компенсируя температурные расширения, вибрации, а также предотвращая возникновение напряжений, которые могут привести к авариям и утечкам.

Выбор подходящего типа компенсатора, его правильный монтаж и регулярное техническое обслуживание позволяют минимизировать риски возникновения аварийных ситуаций, продлить срок службы трубопроводной системы и оптимизировать расходы на её эксплуатацию. Эффективность применения компенсаторов напрямую зависит от компетентности специалистов, принимающих решения о выборе типа, размера и конструкции компенсирующих устройств, а также от качества проведения монтажных и пусконаладочных работ.

Современный рынок предлагает широкий ассортимент компенсаторов, различающихся по конструкции, материалам изготовления и принципу действия. Это дает возможность подобрать оптимальное решение для любой специфики эксплуатационных условий. Однако для достижения максимальной эффективности и безопасности трубопроводной системы важно не только выбрать подходящий компенсатор, но и обеспечить его качественную интеграцию в систему, соблюдая все технологические и эксплуатационные требования.

В заключение можно отметить, что компенсаторы играют ключевую роль в обеспечении устойчивости и надежности трубопроводных систем. Их правильный выбор, установка и обслуживание являются залогом долгосрочной и безаварийной работы инфраструктуры, обеспечивающей транспортировку важнейших ресурсов. Именно поэтому к процессу выбора и эксплуатации компенсаторов следует подходить с особой внимательностью и профессионализмом.

Выбор подходящего типа компенсатора требует глубоких знаний и опыта в области трубопроводного строительства. СтройТрейдСервис предлагает широкий ассортимент сильфонных и других видов компенсационных устройств для трубопроводов, обеспечивая профессиональную поддержку на всех этапах – от выбора оборудования до его монтажа и обслуживания. Обращаясь в СтройТрейдСервис, вы получаете не только качественную продукцию, но и полный спектр услуг, направленных на обеспечение безопасности и эффективности вашей инфраструктуры.
