ППУ-изоляция: определение и принцип «труба в трубе»

Определение
ППУ-изоляция трубы — это заводской сэндвич-композит: внутренняя стальная или полимерная труба (сервисная), жёсткий пенополиуретан (теплоизоляция) и внешний кожух из полиэтилена, оцинкованной стали либо стеклопластика. Конструкция образует монолитную систему «труба в трубе», исключающую пустоты и мостики холода.

Ключевые параметры

коэффициент теплопроводности λ = 0,022–0,035 Вт/м·К;
плотность 60–120 кг/м³;
диапазон рабочих температур -80 … +130 °С — без деградации физико-механических свойств.

Нормативное закрепление
Основные требования к геометрии, прочности и долговечности предизолированных труб зафиксированы в ГОСТ 30732-2020 «Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой».

Как это работает
При заливке вспененный полиуретан адгезионно сцепляется сразу с металлом и кожухом, формируя закрытую ячеистую матрицу. Тёплая внутренняя труба не контактирует с влагой и почвой; теплопотери уменьшаются до 2–3 % на километр против 20–30 % у минеральной ваты. Плотная пена одновременно играет роль фиксатора, поэтому изделие устойчиво к вибрации и гидроударам.

Состав и физико-технические свойства пенополиуретана

Химическая формула и процесс вспенивания

ППУ получают реакционным вспениванием полиола и диизоцианата. Во время экзотермической реакции выделяется CO₂, который расширяет массу в 25–35 раз и формирует ≈ 90 % закрытых газонаполненных ячеек. Готовая пена прочно сцепляется с металлом и наружным кожухом, образуя монолитный сэндвич.

Ключевые показатели материала

Показатель	Значение
Коэффициент теплопроводности λ	0,018–0,024 Вт/м·К
Рабочий температурный диапазон	−200 … +130 °C (кратковременно до +150 °C)
Плотность (жёсткий ППУ)	55–120 кг/м³
Водопоглощение за 24 ч	≤ 1,5 % массы
Прочность при сжатии 10 %	≥ 300 кПа

Что дают свойства на практике

Экономия тепла: λ ≈ 0,02 Вт/м·К снижает потери до 2–3 % на км трассы.
Коррозионная защита: закрытые поры минимизируют капиллярный подсос влаги.
Широкий температурный диапазон: допускает работу с перегретой водой и насыщенным паром.
Низкая плотность: уменьшает нагрузку на опоры и ускоряет монтаж, особенно на эстакадах.
Высокая прочность: пена не «сползает» при нагреве, сохраняет геометрию изоляции.

Конструкция предизолированной трубы

Сервисная (переносная) труба

Материал. В 95 % проектов — углеродистая или низколегированная сталь по ГОСТ 8732/8734, реже — PEX-a, PE-RT или нержавеющая сталь для коррозионно-активных сред.
Диаметры. Условный проход DN 20–1 400 мм; толщина стенки назначается расчётом на давление и коррозию.
Подготовка. Перед изоляцией наружную поверхность очищают дробемётом до Sa 2½, что обеспечивает адгезию ППУ и устраняет подплёночную коррозию.
Функция. Переносит рабочее давление, температуру и все гидроудары; именно её ресурс лимитирует срок службы системы.

Теплоизоляционный слой ППУ

Нанесение. Смесь «полиол + изоцианат» под высоким давлением заливается в межтрубное пространство; вспенивание длится 20–25 секунд, полимеризация — ≤ 7 минут.
Толщина. Стандартная или усиленная (северная) серия; коэффициент сопротивления теплопередаче выбирается по теплотехническому расчёту.
Интегрированные элементы. В тело пены закладывают:
- медные жилы СОДК для непрерывного контроля увлажнения и целостности оболочки;
- греющий кабель или «спутник» Ø 15–32 мм — для магистралей в Арктике или конденсатопроводов.
Адгезия. Пена химически «сваривается» с металлом и кожухом, образуя несъёмный сэндвич, что исключает подвижку слоёв при температурных циклах.

Наружный защитный кожух

Материал кожуха	Где применяют	Ключевые свойства	Обозначение ГОСТ
ПЭ-НД (HDPE)	подземные трассы, непроходные каналы	водонепроницаемость, стойкость к грунтовой химии, сварка электромуфтой	ППУ ПЭ
Оцинкованная сталь	эстакады, фасады, тоннели	жёсткость, УФ-стойкость, антивандальная защита	ППУ ОЦ
Стеклопластик / комбинированные оболочки	агрессивные среды, морской климат	коррозионная инертность, лёгкий вес	по ТУ предприятий

Толщина кожуха 2,0–4,5 мм для ПЭ и 0,4–0,8 мм для оцинковки. Кромки заводски калибруются под термоусадочные или электросварные муфты — это ускоряет заделку стыков на монтаже.
Кожух воспринимает внешние нагрузки, защищает ППУ от ультрафиолета и механических повреждений, а в сочетании с плотной пеной формирует барьер от грунтовой влаги и кислорода.

Нормативная база

Российские стандарты и своды правил

ГОСТ 30732-2020 — базовый документ для стальных труб и фасонных изделий с пенополиуретановой изоляцией и защитным кожухом. Регламентирует:
- диапазон DN 20–1 400 мм;
- плотность ППУ ≥ 60 кг/м³;
- адгезию пены ≥ 0,12 МПа;
- водопоглощение ≤ 10 % объёма;
- обязательное применение термоусадочных/электросварных муфт.
ГОСТ 30723-2020 — описывает технологию заводского нанесения ППУ-изоляции, допуски по центровке, правила протоколирования контроля качества.
СП 124.13330.2012 «Тепловые сети» — задаёт расчётные коэффициенты теплопотерь, классификацию трасс (бесканальная, канальная, наземная) и требования к гидравлическим испытаниям перед вводом в работу.

Европейские и международные документы

EN 253:2019 + A1:2023 — ключевой стандарт на предизолированные трубы для непосредственно заглублённых теплосетей (District Heating). Описывает методики испытаний на циклическую термическую стабильность 140 °C/2500 ч и сдвиг пена-сталь.
EN 448, EN 489, EN 14419 — требования к фасонным элементам, стыковым муftам и методам ремонта.
ISO 9001 — система менеджмента качества, обязательная для серийных производителей в РФ и ЕС.

Маркировка изделий (пример расшифровки)

1 ППУ-ПЭ 273 × 8,0/260 Т=120 С СП

«1» — стандартная толщина изоляции;
ППУ-ПЭ — кожух из полиэтилена;
273 × 8,0 — наружный Ø стальной трубы и толщина стенки, мм;
/260 — наружный Ø полиэтиленового кожуха, мм;
T=120 С — расчётная температура теплоносителя;
СП — наличие системы оперативного контроля (СОДК).

Ключевые тесты при приёмке

Испытание	Метод	Норма ГОСТ 30732-2020	Комментарий для проектировщика
Адгезия ППУ к стали	срез кольца 25 мм	≥ 0,12 МПа	низкие значения — риск миграции влаги
Плотность пены	вырез кубика	60–120 кг/м³	влияет на λ и прочность
Водопоглощение	24 ч/70 °C	≤ 10 %	критично для подземных трасс
Циклическая термостабильность	140 °C / 2500 ч (EN 253)	без растрескивания	особенно важно для паропроводов

Нормативные документы служат основой для выбора спецификации, расчёта тепловых потерь и проверки сертификатов поставщика. Использование труб, произведённых по устаревшим ТУ, повышает риски аварий и штрафов надзорных органов.

Классификация ППУ-изоляции

По материалу наружного кожуха

Вариант	Маркировка	Где используют	Ключевые плюсы / минусы
Полиэтилен высокой плотности (HDPE)	ППУ ПЭ	бесканальная или канальная подземная прокладка	абсолютная водонепроницаемость, сварка электромуфтой, но подвержен УФ-старению без засыпки
Оцинкованная сталь	ППУ ОЦ	эстакады, фасады, надземные трассы	стойкость к УФ, антивандальная жёсткость; требует герметизации швов от конденсата
Стеклопластик	по ТУ	морской климат, химически активные зоны	коррозионная инертность, малый вес; выше цена
Комбинированные покрытия (арм-фольга, армофол, пергамин)	по ТУ	внутренняя прокладка, частный сектор	отражают ИК-лучи, удешевляют короткие участки

По толщине утеплителя (тип изоляции)

Тип	Толщина слоя, мм	Климатическая зона	Маркировка
Тип 1 (стандарт)	30–60	умеренный климат (-20 … +40 °C)	1 ППУ ПЭ, 1 ППУ ОЦ
Тип 2 (усиленный)	60–120	северные регионы (до -50 °C)	2 ППУ ПЭ, 2 ППУ ОЦ

Толщина уточняется теплотехническим расчётом с учётом температуры носителя, диаметра и глубины заложения трассы.

По конфигурации и функциям

Конструкция	Краткое назначение
Прямые отрезки DN 20–1 400	магистральные участки любой длины
Фасонные детали (отводы, тройники, переходы, запорная арматура)	изменение направления, диаметра, врезки ответвлений
TWIN / DUO (двухтрубные)	подача + обратка в одной HDPE-оболочке; экономят траншею, снижают теплопотери
Гибкие бухтовые трубы (PEX/PE-RT)	локальное теплоснабжение частных домов, ГВС-вводы
ППУ с греющим кабелем или «спутником»	защита от замерзания, поддержка заданной температуры на дистанциях до 30 км — актуально для нефте- и конденсатопроводов
ППУ-скорлупа (разъёмные полуцилиндры)	реконструкция старых сетей, теплоизоляция существующих труб внутри зданий, быстрая замена минераловаты

По материалу сервисной трубы

Сталь St20, L360, 09Г2С — теплосети, пар, нефть, газ.
PEX-а, PE-RT II — низкотемпературные сети < 95 °C, частные дома.
Нержавеющая сталь AISI 304/316 или медь — питьевое водоснабжение, технологические линии с агрессивными средами.

Разнообразие исполнений даёт проектировщику инструмент точной подбары под любые климатические, гидравлические и экономические условия.

Технология заводского производства ППУ-труб

Подготовка и очистка поверхности

Дробемёт / дробеструй. Заготовка проходит камеру дробемётной (абразивно-струйной) обработки до степени Sa 2½–Sa 3 по ISO 8501-1, полностью удаляя окалину, коррозию и масляную плёнку.
Контроль шероховатости и запылённости. Профилометрия (40–80 µm) обеспечивает механическое зацепление пены; остаточная пыль ≤ 2 mg/dm².
Антикоррозионный праймер (по ТЗ). Для сетей ГВС/ХВС или агрессивных грунтов может наноситься эпоксидный слой ≤ 80 µm.

Сборка «труба + кожух» и центровка

На транспортёре монтируют пластиковые или металлические центрирующие кольца (шаг 1,5–2 м).
Закладывают медные жилы СОДК (Ø 1,5 мм), фиксируя клипсами на 10–25 мм от металла.
Стальную трубу вставляют в кожух (HDPE/оцинковка/GRP), торцы временно опрессовывают ПЭ-колпаком для исключения утечки реактивов.

Заливка компонентов пенополиуретана

Параметр	Типовое значение	Примечание
Давление в двухкомпонентной машине	150–180 бар	высокое давление даёт мелкоячеистую структуру
Температура компонентов	40 ± 2 °C	отклонение > 2 °C снижает адгезию
Время вспенивания	20–25 с	старт пены после подачи
Полное отверждение	≤ 7 мин	затем труба готова к выгрузке

Заливку начинают с одного торца; пена распространяется вдоль оси за счёт экзотермического давления и идеально заполняет прерывистые участки вокруг центраторов.

Полимеризация и первичный контроль

Инфракрасные камеры фиксируют температуру фронта реакции (макс. 110–120 °C).
После охлаждения до < 40 °C труба проходит ультразвуковой контроль сплошности и измерение Ø кожуха.

Межоперационный и выходной контроль качества

Испытание	Частота	Норма ГОСТ 30732-2020
Плотность пены	каждые 50 м	≥ 60 кг/м³
Адгезия (срез кольца)	1 из 500 м	≥ 0,12 МПа
Водопоглощение 24 ч	периодическое	≤ 10 %
Электросопротивление пены	каждые 100 м	≥ 5 кΩ·м
Сплошность кожуха (искра 15 kV)	100,00%	отсутствие пробоя

Отбраковка и ремонт выполняются до нанесения маркировки.

Маркировка, упаковка, логистика

Лазерная надпись/стикер с номером партии, датой, толщиной изоляции.
Торцы защищают капами ПЭ + силикагель.
Трубы DN ≤ 110 мм формируют в пакеты, DN ≥ 125 мм — штучная укладка на деревянные салазки с поясными стяжками.

Надёжность готового изделия напрямую зависит от соблюдения технологических допусков: любая экономия на очистке или температуре компонентов резко снижает ресурс сети.

Система оперативного дистанционного контроля (СОДК)

Назначение и требования

СОДК обеспечивает круглосуточный мониторинг влажности пенополиуретанового слоя и целостности защитного кожуха. Установка сигнальных проводников обязательна: пункт 4.24 ГОСТ 30732-2020 требует оборудовать ими каждую ППУ-трубу и фасонное изделие.

Принцип действия

В ППУ-слое прокладывают два медных проводника Ø 1,5 мм; на концевом элементе они замыкаются в петлю.
Аппаратура подаёт тестовый ток и измеряет:
1. Сопротивление петли (норма ≤ 200 Ω для трассы 5 км).
2. Сопротивление изоляции между проводником и стальной трубой (норма ≥ 1 кΩ).
При появлении влаги или повреждении кожуха сопротивление падает, что фиксируется детектором и указывает координаты дефекта.

Основные элементы СОДК

Элемент	Функция	Примечание
Сигнальные проводники	непрерывный датчик увлажнения	сопротивление 0,012 – 0,015 Ω/м
Терминалы (проходные, концевые, двойные)	точки вывода проводов на поверхность	устанавливают в колодцах или надземных шкафах
Контроллер / детектор	генерирует импульс, считывает параметры цепи	может интегрироваться в АСУ ТП
Соединительные кабели	объединяют петли разных веток	экранированные, стойкие к УФ и влаге

Контрольные значения и периодичность

Параметр	Норма	Проверка
Сопротивление петли	≤ 200 Ω / 5 000 м	при вводе и ежегодно
Сопротивление изоляции	≥ 1 кΩ (сухое ППУ)	ежегодно; при падении < 0,5 кΩ — тревога
Целостность проводников	непрерывность цепи	постоянно (он-лайн)

Типовые схемы

«Подача + обратка» — обе трубы замыкают в одну петлю; терминалы ставят через 500 м.
Раздельные петли — для тепловой сети и ГВС; повышает точность локализации.
Импульсная СОДК — контроллер калибрует время отклика, высчитывая расстояние до повреждения (погрешность ± 1 %).

Практические выгоды

Раннее обнаружение протечек — устранение до выхода теплоносителя на поверхность.
Сокращение аварийного времени — поиск дефекта занимает часы, а не дни.
Снижение расходов — прогнозируемый ресурс ППУ сохраняется, не требуется раскопка всей траншеи.

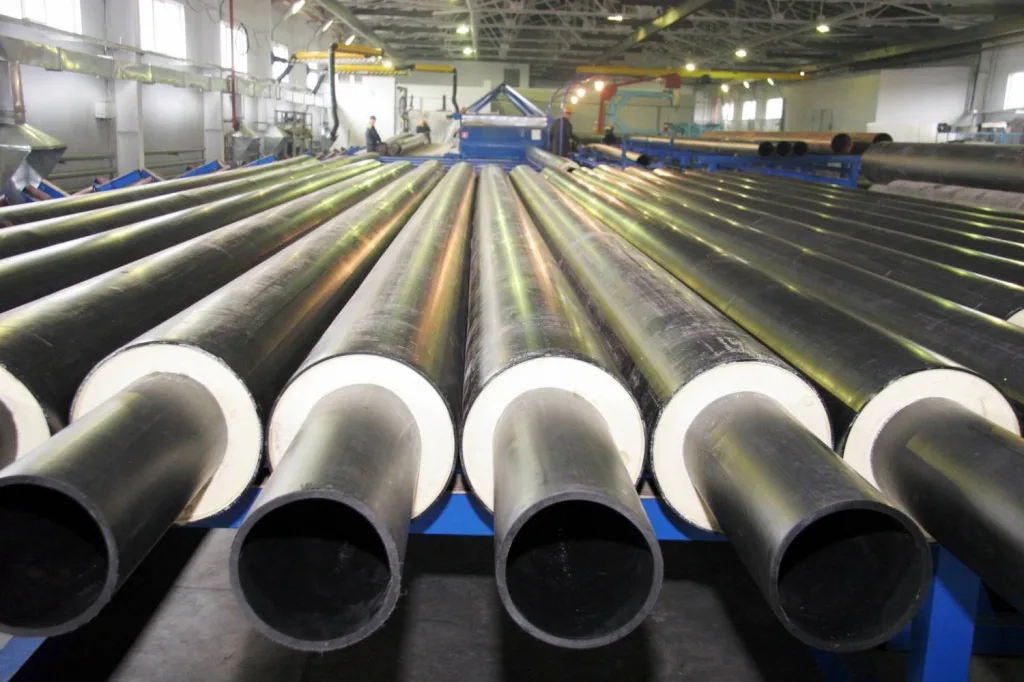

Области применения

Тепловые сети жилищно-коммунального хозяйства

Предизолированные стальные трубы с HDPE-кожухом стали стандартом для городских теплосетей. Бесканальная подземная прокладка сокращает земляные работы, а теплопотери падают до 3 % вместо 25 % у старых каналов с минватой. Срок службы до 30 лет без капитального ремонта подтверждён практикой внедрения СП 124.13330.

Системы ХВС, ГВС и напорная канализация

ППУ-изоляция применяется не только для горячих, но и для холодных сетей — она защищает трубы от промерзания, конденсата и коррозии. Для воды ≤ 40 °C используют ПЭ-трубы в ППУ, а для бытовой канализации подходят ППУ-скорлупы DN 108–133 мм, которые монтируются без остановки здания.

Промышленные паро- и конденсатопроводы

Жёсткий ППУ сохраняет свойства до +130 °C, поэтому подходит для перегретого пара (≤ 2,5 МПа) и обратного конденсата. В северных регионах закладывают усиленный тип 2: слой утеплителя на 30 % толще, что гарантирует нормативную температуру конденсата даже при –50 °C.

Нефте- и газопроводы, химические продукты

На месторождениях Арктики и в вязких нефтяных линиях ППУ снижает теплопотери, поддерживает вязкость сырья и экономит электроэнергию стационарных подогревов. Комплектация «труба + спутник» или греющий кабель исключает парафиноотложение и закупорку. Система СОДК критична для раннего обнаружения утечек.

Локальные сети и частный сектор

Гибкие двухтрубные линии TWIN/TVEL-PEX поставляются бухтами до 200 м. Сечение PEX-a 32–110 мм в ППУ-изоляции резко ускоряет монтаж теплоснабжения коттеджей — одна траншея, один проход через фундамент, минимум сварки. Экономия на земле-и бетоне достигает 25 %.

Преимущества ППУ-изоляции по сравнению с альтернативными материалами

Критерий	ППУ	Минераловата + оцинковка	Пенополистирол	Пробковые плиты
λ, Вт/м·К (20 °C)	0,022–0,035	0,052–0,060	0,038–0,042	0,050–0,060
Влагопоглощение, % об.	≤ 1,5	5–10	≤ 1	2–3
Раб. температура, °C	–80…+130	–40…+120	–50…+75	–30…+90
Необходимость кожуха	входит в конструкцию	обязательна	обязательна	желательна
Срок службы, лет	≥ 30	5–10	5–7	3
Адгезия к трубе	монолитная	отсутствует	отсутствует	отсутствует
Монтаж	заводская готовность	многослойная обмотка	сегментами	клеевой
Теплопотери на 1 км	2–3 %	20–30 %	10–12 %	15–18 %

Ключевые выводы

Минимальные теплопотери
Закрытая ячеистая структура ППУ снижает отток энергии в 8–10 раз относительно минеральной ваты, позволяя проектировать меньшие диаметры, экономить теплоноситель и мощность котельной.
Низкое водопоглощение
После 24-часового погружения пена впитывает менее 1,5 % воды, тогда как минвата набирает до 10 % и теряет теплоизоляционные свойства. Отсутствует риск переувлажнённого «термосифона».
Монолитная адгезия
ППУ химически «сваривается» с металлом, поэтому под действием циклов «заморозка-оттаивание» не образуется щелей, где бы скапливался конденсат.
Долговечность ≥ 30 лет
Испытания по EN 253 (140 °C, 2 500 ч) показывают отсутствие растрескивания пены; минераловата деградирует под многократной влагой/сушкой уже через 5–7 лет.
Заводская готовность
Монтаж не требует обмотки лентами, обшивки листовым металлом, применения респираторов (как при работе с волокнистой ватой); одна сварка — один готовый метр трассы.
Контроль СОДК
Уникальная возможность онлайн-диагностики: альтернативные утеплители не позволяют интегрировать сигнальные проводники в монолит.
Экономическая окупаемость
При тепло- и гидравлическом расчёте средний срок окупаемости ППУ-трассы — 3–5 лет за счёт снижения теплопотерь, сокращения земляных работ и редкой перекладки.

Ограничения и меры защиты

Ультрафиолетовое старение

Проблема. Открытые участки ПЭ-кожуха и особенно незащищённая пена разрушаются под солнечным УФ-излучением: сначала появляется желтизна и микротрещины, через 1-2 года корка отшелушивается.
Решение:
- применять оцинкованный или стеклопластиковый кожух на надземных трассах;
- окрашивать ПЭ-оболочку УФ-стабилизированными алкидными эмалями или обёртывать фольгированными лентами;
- для скорлуп — использовать стеклопластиковое, армофольное или битумно-полимерное покрытие.

Пожарная безопасность

Ограничение. Стандартный жёсткий ППУ относится к группе горючести Г3–Г4; при температуре > 300 °C выделяются токсичные продукты пиролиза.
Меры:
- в зданиях — ограждать ППУ негорючими экранами (короба из минерит-плит, оцинкованного листа);
- заказывать модифицированный ППУ с антипиренами (класс Г2, самозатухание);
- соблюдать минимальные расстояния от открытых источников огня при сварке.

Температурный предел

Предел. Длительная работа выше +130 °C снижает прочность пены, при > 150 °C начинается термическая усадка.
Меры:
- применять предизолированные паропроводы с минеральной или аэрогелевой прослойкой;
- устанавливать теплообменники-понизители температуры перед ППУ-участком;
- предусматривать греющий кабель вместо повышения температуры носителя.

Химическая стойкость

ППУ устойчив к воде, маслам, слабым кислотам и щелочам, но разрушается под действием ароматических растворителей (ацетон, толуол).
Наружный кожух HDPE чувствителен к окислителям (хлор) и озону.
Защита: двухслойная GRP-оболочка или покраска эпоксид-уретанами; для внутренней среды — выбирать нержавеющую или ПП-трубу.

Механические повреждения

В траншее возможна точечная пробоина кожуха (камни, ковши экскаватора).
Защита: песчаная подушка ≥ 100 мм, сигнальная лента 300 мм над трубой, бетонные плиты на промышленных площадках.

Хранение и транспорт

ППУ-трубы следует складировать на деревянных салазках, защищая торцы полиэтиленовыми капами и тентом от УФ.
Запрещено сбрасывать изоляционные изделия с высоты > 1 м: удар разрушает межфазную адгезию.

Экологические и санитарные ограничения

При распиле или демонтаже образуется пыль; работы выполнять в респираторах FFP-2.
В жилых помещениях допускается только заводской ППУ с заключённой оболочкой — открытый пенополиуретан не используется внутри квартир.

Важно: грамотно подобранное защитное покрытие и соблюдение регламентов хранения полностью нивелируют перечисленные риски и обеспечивают паспортный ресурс ≥ 30 лет.

Критерии выбора ППУ-труб под проект

Проектные данные, от которых зависит спецификация

Температура и давление теплоносителя
- ≤ 130 °C, ≤ 2,5 МПа — стандартный ППУ;
- 130 °C — комбинированная или минеральная прослойка.
Климатическая зона
- до –30 °C — тип 1 (стандарт);
- ниже –30 °C — тип 2 (усиленный), дополнительный греющий кабель.
Способ прокладки
- подземная — кожух ПЭ-HD, песчаная подушка, сигнальная лента;
- надземная или тоннель — кожух оцинкованный либо GRP.
Гидравлический расчёт сети
- диаметр сервиса DN 20-1400, толщина стенки — по давлению + коррозия;
- допустимые теплопотери ≤ 8 Вт/м (СП 124.13330).
Длина безкамерального участка
- 500 м — обязательна СОДК с терминалами каждые 500 м;
- 2,5 км — разбиение трассы на отдельные петли СОДК.
Геология траншеи
- высокий уровень грунтовых вод — ПЭ-кожух + электросварные муфты;
- каменистые грунты — оцинкованный кожух + бетонные плиты защиты.
Монтажные ограничения
- стеснённая застройка — гибкие TWIN-PEX бухты Ø ≤ 110 мм;
- реконструкция — ППУ-скорлупа на старые трубы.
Сметный бюджет и сроки
- при ограниченном бюджете удлиняют трассу меньшим DN, но компенсируют теплопотери более толстой изоляцией;
- заводская готовность ППУ экономит до 30 % времени строительно-монтажных работ.

Совет: сравните варианты по показателю «стоимость ₽ / Гкал сэкономленного тепла» — он честно отражает экономию, а не только цену закупки.

Монтаж и эксплуатация ППУ труб

Стыковка и герметизация швов

Сварка стальной трубы
- торцы разделывают под углом 30°, сваривают ручной или механизированной СТС;
- провар выполняют за один проход для DN ≤ 219 мм и за два — для большего DN.
Контроль сварного шва
- визуальный + УЗК или радиография;
- зачистка грата и грунтовка (опция).
Изоляция стыка
Вариант А. Термоусадочная муфта (ТУМ)
- муфту надевают до сварки, затем отводят;
- после гидроиспытаний возвращают на стык, наносят двухкомпонентный праймер, прогревают горелкой.
- ПЭ-муфта усаживается, клей-расплав заполняет зазор, герметизируя пространство.
Вариант Б. Электросварная ПЭ-муфта
- в бороздки муфты встроена нагревательная спираль;
- клеммы подключают к аппарату, цикл сварки 3-5 мин, охлаждение 15 мин;
- обеспечивает класс IP-68, особенно эффективна в мокрых грунтах.
Пенопакет (при больших зазорах) заполняют реактивом ППУ, ждут вспенивания 5-7 мин.

Испытания и ввод в эксплуатацию

Этап	Давление / параметр	Время	Цель
Гидроопрессовка	1,25 × рабочего, но не ниже 1 МПа	10 мин	проверка шва, герметичности колпаков
Тепловое испытание	+95 °C вода (или +130 °C пар)	2 ч	проверка линейных перемещений
Проверка СОДК	R_петли ≤ 200 Ω; R_изоляции ≥ 1 кΩ	—	формирование «эталона» трассы
Приёмка изоляции стыков	искровой дефектоскоп 15 кВ	100,00%	отсутствие пробоев кожуха

После положительных протоколов трубу засыпают послойно: 100 мм песка / щебня, далее местный грунт без камней > 100 мм.

Текущая эксплуатация, ремонт, реконструкция

Периодический осмотр
- ежемесячно — считывание СОДК;
- ежегодно — тепловизионный контроль камер и выходов на поверхность.
Локальный ремонт кожуха
- вскрытие грунта точкой ∅ 1 м;
- зачистка повреждения, наклейка ремонтного кит-рукава ПЭ или GRP.
Замена участка
- вырезают 6-метровый сегмент, вваривают новый отрезок, закрывают муфтами ТУМ.
Реконструкция старых сетей
- надетие ППУ-скорлуп DN + 20 мм, фиксация бандажной лентой, герметизация шва битумно-полимерным составом.

Соблюдение регламента монтажа и своевременный дистанционный контроль гарантируют безаварийную работу магистрали минимум 30 лет.

Распространённые ошибки и мифы

Миф	Реальность
«ППУ токсичен и опасен для людей»	После полимеризации материал инертен; сертификаты гигиенической безопасности разрешают применение в ЖКХ и пищевой отрасли.
«Пена быстро отслаивается от трубы»	Отслоение происходит только при нарушении дробемётной очистки или перегреве компонентов. При адгезии ≥ 0,12 МПа сцепление сохраняется 30 лет.
«ППУ горит, поэтому для тепловых сетей лучше минвата»	При температуре эксплуатации ≤ 130 °C ППУ не воспламеняется. На надземных участках используют модифицированные составы Г2 или экраны из оцинковки.
«Минеральная вата дешевле и легче ремонтировать»	Капекс ниже, но теплопотери выше в 8–10 раз, срок службы 5–7 лет, монтаж трудоёмок (несколько слоёв + кожух). В итоге совокупные затраты выше.
«СОДК дорог и практически не нужен»	Стоимость ≤ 2 % сметы трассы, но позволяет локализовать повреждение за часы и сэкономить сотни тысяч рублей на раскопках.

Экономическая эффективность и расчёт окупаемости

Формула быстрой оценки

Tₚ = CapEx / (ΔQ × Cₜ)

CapEx — дополнительные вложения в ППУ по сравнению с минватой, ₽.
ΔQ — годовая экономия тепла, Гкал / год.
Cₜ — тариф на тепловую энергию, ₽/Гкал.

Пример для городского участка 1 км, DN 200

Параметр	Минвата	ППУ-тип 1
Теплопотери, Вт/м	85	8
Годовые потери*	2 230 Гкал	210 Гкал
Тариф (средний РФ)	—	2 100 ₽/Гкал
Затраты на тепло	4,68 млн ₽/год	0,44 млн ₽/год

* Расчёт по СП 124.13330 при t₀= +90/70 °C.

Экономия = 4,24 млн ₽/год.
Если ППУ-трасса дороже минваты на 15 млн ₽ (капвложения и монтаж), то:

Tₚ = 15 млн / 4,24 млн ≈ 3,5 года

Дальше сеть генерирует чистую прибыль за счёт снижения теплопотерь, ремонтных и аварийных расходов.

Нематериальные выгоды

Сокращение CO₂-выбросов: на каждые 1 Гкал сэкономленного тепла — минус 0,2 т углекислого газа.
Снижение аварийности: по статистике ЖКХ, переход на ППУ сокращает число порывов в 6–8 раз.
Избежание штрафов природнадзора за несанкционированные утечки теплоносителя в грунт.

Заключение: роль ППУ-изоляции в современных инженерных сетях

Пенополиуретановая изоляция вывела трубопроводную отрасль на новый уровень надёжности и энергоэффективности. Композит «труба – ППУ – кожух» создаёт замкнутую систему с минимальными теплопотерями, высоким ресурсом и встроенным дистанционным контролем. Правильный выбор типа кожуха и толщины утеплителя позволяет адаптировать изделие к любым климатическим и производственным условиям — от городской теплосети до арктического нефтепровода.

Экономический анализ показывает: даже при более высоком первоначальном бюджете ППУ окупается за 3–5 лет благодаря радикальному снижению теплопотерь и ремонтных затрат. Это делает технологию приоритетной для стратегических проектов модернизации ЖКХ, промышленности и частного сектора.

Итог: ППУ-изоляция — рациональное и долговечное решение, которое обеспечивает устойчивую работу трубопроводов на протяжении 30 и более лет, снижая расходы ресурсов и повышая экологическую безопасность.

Материал проверил

Сергей Манвелян

Все статьи эксперта Генеральный директор СтройТрейдСервис
