Предизолированные трубы в ППУ-изоляции — ключевой элемент современных теплосетей. Они сочетают в себе стальную несущую трубу, слой жесткого пенополиуретана (ППУ) с теплопроводностью ≤ 0,025 Вт/(м · °С) и защитную полиэтиленовую (или оцинкованную) оболочку. Такой «сэндвич» обеспечивает минимальные теплопотери, коррозионную стойкость и ресурс эксплуатации свыше 40–50 лет.
Наибольший экономический и эксплуатационный эффект предизолированные трубы ППУ дают при бесканальной прокладке — способе, когда трубопровод укладывают непосредственно в предварительно подготовленную траншею без бетонных лотков и камер. По сравнению с классическими канальными схемами это сокращает капитальные затраты до 30 %, уменьшает сроки строительства в 1,5–2 раза и сводит земляные работы к минимуму, что особенно важно в стеснённых городских условиях.
В статье мы подробно разберём:
- какие преимущества даёт бесканальная прокладка труб ППУ для проектировщика, подрядчика и эксплуатирующей организации;
- действующие нормативы (в первую очередь ГОСТ 30732-2020 и СП 315.1325800.2017) и как им соответствует продукция нашей компании;
- пошаговую технологию монтажа — от геодезической разбивки и складирования труб до изоляции стыков и пусконаладочных испытаний системы оперативного дистанционного контроля (СОДК);
- практические рекомендации для сложных грунтовых и производственных условий;
- аргументы, почему трубы ППУ «___» обеспечат максимальную энергоэффективность и надёжность вашей теплотрассы.
Материал рассчитан на проектировщиков тепловых сетей, инженеров СМР, службы эксплуатации и заказчиков-инвесторов, которым необходимы технически выверенные решения для долговечных и экономичных теплосетей.
Преимущества бесканальной прокладки труб ППУ
Экономия капитальных вложений
При бесканальной схеме отпадает необходимость в бетонных лотках, каналах и камерах. Затраты ограничиваются только рытьём траншеи и закупкой предизолированных труб, поэтому совокупный CAPEX проекта уменьшается в среднем на 25–30 % по сравнению с канальной технологией.
Сжатые сроки строительства
Монтаж выполняется по принципу «копай-укладывай-засыпай»: траншею роют непосредственно перед укладкой, сварка, изоляция стыков и обратная засыпка идут в одном потоке. Это сокращает календарную продолжительность строительных работ в 1,5–2 раза, что критично для реконструкции городских улиц с плотным трафиком.
Максимальная энергоэффективность
Жёсткий пенополиуретан с коэффициентом теплопроводности λ ≤ 0,025 Вт/(м·°С) и плотностью ≥ 60 кг/м³ минимизирует теплопотери. В сочетании с герметичной ПЭ-оболочкой это даёт снижение утечки тепла до 50 % относительно традиционных минватных каналов.
Долговечность и коррозионная стойкость
Полиэтиленовый (или оцинкованный) кожух полностью исключает увлажнение ППУ, а адгезионная связь «сталь – ППУ – ПЭ» защищает несущую трубу от грунтовой влаги и агрессивных сред. Реальный ресурс таких трубопроводов превышает 40–50 лет, что подтверждают эксплуатационные кейсы и отраслевые испытания.
Минимальное воздействие на окружающую среду
Узкая траншея без бетонных конструкций снижает объём выемки и вывоз грунта, сокращает количество тяжелой техники на площадке и уменьшает шум/пыли. После обратной засыпки восстанавливается естественный ландшафт, а отсутствие каналов исключает «эффект теплового короба», влияющий на корни деревьев.
Интеграция системы оперативного дистанционного контроля (СОДК)
Встроенные медные сигнальные проводники позволяют обнаруживать увлажнение изоляции и точные координаты дефектов ещё до выхода теплоносителя на поверхность. Это переводит обслуживание сети из аварийного в профилактический режим и дополнительно снижает OPEX.
Повышенная механическая надёжность
Предизолированная конструкция выдерживает давление грунта, динамические нагрузки от транспорта и циклические температурные перемещения без образования мостиков холода и коррозионных раковин. Бандажное усиление оболочки (для тяжёлых условий) и компенсационные маты по ГОСТ 30732-2020 сохраняют целостность трассы даже на подвижных и водонасыщенных грунтах.
Готовность к быстрой модернизации
При необходимости на существующий участок можно установить диагностику утечек, греющий кабель или заменить одиночную трубу на двухтрубную в тех же габаритах траншеи. Гибкость технологии упрощает расширение квартальных сетей без капитальных переделок.
Все эти преимущества делают бесканальную прокладку предизолированных труб ППУ оптимальным выбором для новых теплотрасс и ускоренной реконструкции существующих сетей, где решающими являются стоимость, срок, энергоэффективность и эксплуатационная надёжность.
Обзор способов бесканальной прокладки
Бесканальная прокладка объединяет несколько технологических подходов, общий признак которых — отсутствие бетонных лотков и камер. Выбор конкретного метода зависит от геологии трассы, плотности застройки и требований заказчика.
Классическая траншейная прокладка «труба-в-грунт»
Это — основной и наиболее экономичный способ для теплотрасс диаметром Ø32–1420 мм.
- Отрывка узкой траншеи — ширина = D<sub>тр</sub> + 200–400 мм, глубина до уровня проектной отметки + 100 мм на песчаную подушку.
- Песчаное основание (100–150 мм, уплотнение до 0,95 ρ<sub>max</sub>) выравнивает дно, исключает локальные напряжения в оболочке ПЭ.
- Спуск и центровка труб кранами или трубоукладчиками с мягкими стропами; прокладки-клинья защищают оболочку от точечных нагрузок.
- Сварка, изоляция стыков, монтаж СОДК выполняются прямо в траншее, после чего следует послойная обратная засыпка немёрзлым грунтом/песком.
Метод обеспечивает минимальный объём работ и быстрое восстановление благоустройства, поэтому применяется на 80 % магистральных и распределительных сетей.

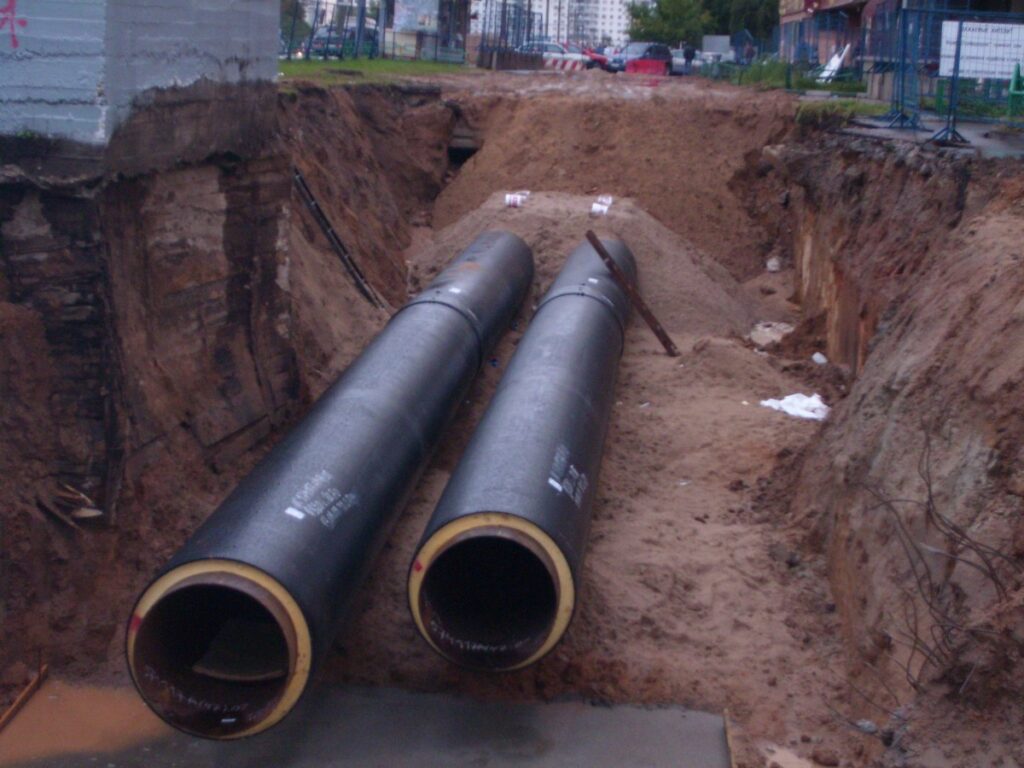

Бестраншейная прокладка горизонтально-направленным бурением (ГНБ)
Используется на коротких участках — пересечениях автомобильных и железных дорог, водных преград, охраняемых лесополос.
- Подготовка пилотной скважины направляемым буром.
- Пошаговое уширение до диаметра, превышающего наружный D трубы ПЭ на 25–40 %.
- Протяжка собранной нитки труб ППУ на заводском притягивающем вале; стыки изолированы заливными муфтами до начала протяжки.
Плюсы: отсутствие раскопок на поверхности, высокая точность трассы. Минусы: ограничение по диаметру (до Ø630 мм при стандартных буровых установках), необходимость заранее подготовить всю нитку труб, а также тщательный контроль радиусов изгиба, чтобы не повредить ППУ-слой.
Надземная (эстакадная) бесканальная прокладка
Актуальна при:
- заболоченных территориях и высоком УГВ,
- промышленных площадках с обилием подземных сетей,
- районах, требующих лёгкого визуального доступа для инспекций.
Труба на опорах остаётся в штатной ППУ-изоляции, но требует:
- расчёта температурных компенсаторов (линзовые, П-образные) по СП 41-105-2002;
- защиты ПЭ-оболочки от УФ-излучения (светостабилизированный чёрный ПЭ или алюминиевый ламинационный слой);
- установки скользящих и фиксирующих опор с тефлоновыми вкладышами для снижения трения.
Монтаж выполняется сборкой секций на земле с последующим подъёмом автокраном или пошаговой стыковкой «с прогона».
Комбинированные схемы
На реальных объектах часто применяют смешанные решения: длинные прямолинейные участки укладывают «труба-в-грунт», под дорогами переходят на ГНБ, а на заводских площадках выводят трассу на эстакаду. Единая система ОДК позволяет контролировать все зоны независимо от способа прокладки.
Правильный выбор метода бесканальной прокладки предизолированных труб ППУ позволяет оптимизировать затраты, сократить сроки строительства и обеспечить долговечную работу тепломагистрали в любых инженерно-геологических условиях.
Технология бесканального монтажа: пошаговый регламент
Подготовительные работы
| Шаг | Ключевые действия | Практические акценты | Нормативная опора |
|---|---|---|---|
| 1. Геодезическая разбивка | – вынесение осей трассы – привязка реперов высот | Закладывайте дополнительные осевые точки ≈ 25 м на прямолинейных участках — облегчит контроль «нитки» при засыпке. | СП 315п. 8.2 |
| 2. Инженер-геологический анализ | – отбор проб грунта (влага, плотность, агрессивность) – фиксация УГВ | Если pH < 5,5 или грунт насыщен сульфатами — запланируйте оболочку ПЭ SDR 11 либо оцинкованную сталь. | ГОСТ 30732–2020 прил. Ж |
| 3. Организация склада | – настилы/подкладки ≥ 0,2 м от земли – защита торцов заглушками | Высота штабеля ≤ 2,5 м, прокладки через 3 м; хранить ППУ-трубы под тентом, избегая УФ-нагрева. | ГОСТ 30732–2020 разд. 10 «Транспортирование и хранение» |
| 4. Логистика труб/муфт | – проверка паспортов партии, маркировки ОДК – сортировка по диаметрам | Укладывайте ближе к фронту работ, чтобы минимизировать непроизводительные перемещения крана. | СП 315п. 10.1 |
Земляные работы
- Разработка траншеи. Ширина = D<sub>наружн</sub> + (0,2 – 0,4) м; минимальный просвет до стенок ≥ 0,1 м. Уклон дна 0,003 – 0,005 гарантирует самотёк конденсата.
- Песчаная подушка. Толщина 100–150 мм, относительное уплотнение не менее 0,95 ρ<sub>max</sub> по СП 315 п. 11.4.
- Защита при скальных включениях. Используйте геотекстиль ≥ 200 г/м² или компенсационные маты (ГОСТ 30732 прил. Е).
Спуск, центрировка и фиксация труб
- Подайте секцию в траншею краном на мягких стропах, исключая контакт крюка с оболочкой.
- Центрируйте трубу клиньями из ПЭ или фанеры; допускаемая овальность ≤ 1 % диаметра.
- Через каждые 50 м временно фиксируйте «мнимую опору» грунтовыми щёчками — избавит от сдвига при сварке.
Сварка стальных труб
- Подготовка кромок по ГОСТ 16037; притупление 1,5 ± 0,5 мм.
- Тип сварки: ручная дуговая или МП; минимальная температура металла перед началом ≥ 0 °C.
- Контроль: 100 % визуально-измерительный + ультразвуковая дефектоскопия не < 10 % стыков (СП 315 табл. 13.2).
- В сварочном журнале фиксируются давление, температура, номера электродов.
Изоляция стыков
| Метод | Ключевые операции | Когда выбирают |
|---|---|---|
| Термоусаживаемая муфта | 1) очистка оболочки 150 мм 2) установка металлического центрирующего пояса 3) прогрев муфты газовой горелкой → усадка 4) заливка компонентами ППУ (t 23–25 °C) | Диаметры до 630 мм, открытая траншея |
| Заливной ППУ-комплект + кожух из ПЭ | 1) установка кожуха 2) опрессовка торцевых уплотнений 3) заливка ППУ НТС-40 через инжекторные отверстия до выхода «пенового гриба» | Диаметры ≥ 720 мм, повышенные грунтовые воды |
Сопротивление изоляционного слоя после полимеризации ≥ 5 МΩ (ГОСТ 30732 п. 5.1).
Монтаж системы ОДК
- Зачистка жил сигнальных проводников на 40 мм, пайка «жила – жила» с последующей термоусадкой.
- Контроль сопротивления цепи: R ≤ 0,03 Ω/км (СП 315 прил. Ж).
- Протокол-акт ОДК фиксирует номер трассы, дату, фактическое R, подписи технадзора.
Гидравлические (или пневмо-) испытания
- Давление опрессовки P<sub>исп</sub> = 1,25 × P<sub>раб</sub>, выдержка 30 мин; падение P ≤ 0,03 МПа.
- Одновременно проверяют целостность муфт инфракрасной камерой — отсутствие «горячих» пятен подтверждает равномерность ППУ.
Обратная засыпка
- Первый слой (200 мм выше верха трубы): песок или просеянный грунт фракцией ≤ 20 мм.
- Послойное уплотнение каждые 300 мм до коэффициента K<sub>упл</sub> ≥ 0,95.
- Защитный слой над трассой не менее 0,6 м (в непроезжей зоне) или 1,2 м под дорогами.
Ввод в эксплуатацию
- Составляется общий акт скрытых работ, протокол ОДК и отчёт о гидроиспытаниях.
- Нулевая отметка пуска — дата, с которой запускается гарантия производителя (не менее 5 лет по ГОСТ 30732).
Особенности и рекомендации при бесканальной прокладке
Учёт грунтов и уровня грунтовых вод
| Условие участка | Риски для трубопровода | Рекомендуемые решения |
|---|---|---|
| Песчаные и супесчаные грунты (дренирующие) | Просадка траншеи после осадок | Увеличить толщину песчаной подушки до 150 мм и уплотнить до 0,95 ρmax |
| Суглинки, глины с коэффициентом фильтрации < 10-6 м/с | Накопление влаги → боковое давление на оболочку | Применять геотекстиль ≥ 200 г/м² по стенкам траншеи и использовать оболочку ПЭ SDR 11 (> 3 мм) |
| Высокий УГВ (≤ 0,5 м от дна) | Плавучесть нитки при заполнении без противодавления | Балластировка песчано-цементным раствором либо временное заполнение водой на этапе сварки |
| Мерзлые, скальные включения | Локальный контактный износ ПЭ-кожуха | Подсыпка щебня ≤ 20 мм или прокладка компенсационных матов (прил. Е, ГОСТ 30732-2020) |
Прокладка в сложных условиях
- Пересечения с существующими коммуникациями
- Соблюдайте минимальный вертикальный просвет 0,2 м (по СП 315 табл. 14), ставьте футляры Ø трубы + 200 мм из стальной трубы с антикоррозионным покрытием.
- Проход под автомобильными дорогами
- При глубине засыпки < 1,2 м усиливайте стенки траншеи щитом из ЛСП или переходите на ГНБ-прокладку; радиус изгиба нитки ≥ 400 D<sub>т</sub>.
- Сейсмика ≥ 7 баллов
- Используйте П-образные компенсаторы через каждые 70 м и фиксирующие опоры на жёстких участках; сварные швы контролируйте 100 % ультразвуком.
Защита от механических повреждений
- На время монтажа — надевайте пластиковые «лыжи» (бандажные планки) на тело трубы, когда перемещаете по скальным грунтам.
- После засыпки — размещайте сигнальную ленту «Осторожно, теплотрасса» на высоте 0,3 м над верхом труб: требование СП 315 п. 11.9.
- На участках под тяжёлым транспортом — укладывайте бетонные плиты-распределители нагрузки (толщина ≥ 0,15 м) поверх защитного слоя.
Соблюдение проектных решений и нормативов
| Документ | Ключевой контрольный параметр | Как подтвердить |
|---|---|---|
| ГОСТ 30732-2020 | Плотность ППУ ≥ 60 кг/м³; адгезия ППУ–сталь ≥ 0,12 МПа | Паспорт партии + протокол заводских испытаний |
| СП 315.1325800.2017 | Овальность трубы ≤ 1 %; R цепи ОДК ≤ 0,03 Ω | Журнал входного контроля + акт ОДК |
| СП 41-105-2002 (для надземных участков) | Удлинения компенсаторов не менее ΔL расчёт | Расчётная схема + акт приёмки компенсаторов |
Контроль качества на каждом этапе
- Check-лист инспектора (фрагмент):
- Складирование труб — прокладки через 3 м, высота штабеля ≤ 2,5 м?
- Песчаная подушка уплотнена до 0,95 ρ<sub>max</sub>?
- Визуальный осмотр сварных швов — отсутствие подрезов, пор?
- Торцевые уплотнения муфт опрессованы ≥ 0,6 МПа?
- Сопротивление петли ОДК замерено и внесено в акт?
- Резервный образец муфты — оставляйте один контрольный срез на каждые 150 стыков для лабораторного испытания адгезии и плотности ППУ.
Точный учёт грунтовых условий, грамотное проектирование узлов пересечения и дисциплинированный контроль этапов — именно то, что превращает бесканальную прокладку ППУ-труб в гарантированно надёжное решение с ресурсом свыше 50 лет.
Почему трубы ППУ — оптимальный выбор для бесканальной прокладки
Материалы и конструкция премиального уровня
- Сталь 16Г2АФ/09Г2С с контролем химсостава и ударной вязкости – гарантирует высокую прочность при циклах «замораживание-оттаивание».
- ППУ плотностью ≥ 60 кг/м³ формуется на роботизированных линиях, что обеспечивает одинаковую ячеистую структуру по всей длине.
- Полиэтиленовая оболочка SDR 11 (толщина ≥ 3 мм) защищает теплоизоляцию от влаги и блуждающих токов; для агрессивных грунтов доступна оцинкованная стальная оболочка.
- Межслойная адгезия «сталь – ППУ – ПЭ» контролируется на заводе по методике отрыва дисков; норматив ≥ 0,12 МПа перевыполняется в среднем на 25 %.
Полный спектр типоразмеров и фасонных изделий
- Трубы Ø 32 – 1 420 мм в одно- и двухтрубном (DUO) исполнении.
- Отводы, тройники, запорная арматура, П- и линзовые компенсаторы в ППУ-изоляции — поставляются в одном комплекте с трубами, что ускоряет монтаж.
Система оперативного дистанционного контроля (СОДК) «под ключ»
Все трубы оснащаются медными сигнальными проводниками Ø 1,3 мм, выведенными в разъёмные муфты. Приёмные пульты компании-партнёра позволяют:
- локализовать место увлажнения изоляции с погрешностью ± 1 м;
- вести журнал событий и формировать отчёты для службы эксплуатации;
- интегрироваться в SCADA-системы через Modbus TCP/IP.
Соответствие стандартам и подтверждённый ресурс
- Продукция сертифицирована по ГОСТ 30732-2020 и ISO 9001:2015.
- По результатам ресурсных испытаний (тепловое старение + 10 000 циклов нагрева/охлаждения) расчётный срок службы превышает 50 лет.
- Поставляется полный пакет документов: паспорта, протоколы заводских испытаний, декларации о соответствии, лицензия Ростехнадзора.
Техническая поддержка на всех этапах
- Бесплатные теплотехнические расчёты и подбор компенсаторов.
- Авторский надзор за укладкой, обучение бригад изоляции стыков.
- Сервис-24 × 7: горячая линия инженеров, выездная лаборатория ОДК.
Совокупность этих факторов делает трубы ППУ «___» безопасным и экономически обоснованным решением для любого проекта — от квартальных сетей до магистральных теплотрасс мегаполисов.
Заключение
Бесканальная прокладка предизолированных труб ППУ объединяет сразу четыре ключевых преимущества: экономию капитальных затрат, сокращённые сроки строительства, максимальную энергоэффективность и ресурс службы более полувека. Но раскрыть их полностью можно только при условии, что сам трубопровод изначально отвечает строгим требованиям ГОСТ 30732-2020 и монтируется по паспорту производителя.
Трубы ППУ «___» производятся на современном оборудовании, комплектуются системой ОДК «под ключ» и сопровождаются круглосуточной инженерной поддержкой. Всё это обеспечивает надёжность сети сегодня и прогнозируемую экономику её эксплуатации на десятилетия вперёд.
